Carte déroulante « maison » sur iPad

Publié le 9 novembre 2014 par Rédaction

Les applications de carte mobile en temps réel (moving map) sur tablette et smartphone font maintenant partie de l’équipement courant du pilote VFR.
Voici une astuce pour réaliser et utiliser gratuitement un moving map sur iPad et iPhone :

Etape n°1 : téléchargez l’application gratuite

Rendez-vous sur l’Appstore d’Apple pour télécharger l’application « Avenza PDF Map » ou cliquez sur l’image ci-dessous. Cette App universelle (conçue à la fois pour iPhone et iPad) est un moteur de carte géopositionnée en temps réel et une boutique en ligne de cartes touristiques, nautiques, plans urbains, etc.

movmap-1

Téléchargez Avenza PDF Map sur iPad ou iPhone

Elle contient une particularité fort intéressante : une fonctionnalité d’import de ses propres cartes.

Etape n°2 : préparez vos propres cartes numériques

Avenza PDF Map permet d’importer essentiellement des cartes au format GeoTIFF.  Il s’agit d’un format géospatial générique permettant d’ajouter des informations de géoréférencement à une image Tiff (projection, système de coordonnées latitude/longitude, datation…).

Comment réunir des cartes numériques utiles pour une navigation aéronautique ?

      1. Vous disposez déjà de cartes GeoTiff (disponibles dans les Cédérom IGN-OACI, CartaBossy … ou en données gratuites )

        Fichier TIFF disponible sur le Cdrom OACI

        Fichier TIFF disponible sur le Cdrom OACI

      2. Vous géoréférencez vos propres images numérisées de cartes pour obtenir une carte géoréférencée (vous détenez une image de carte en jpg, etc. ou numérisez votre carte puis lancez-vous dans une opération de géoréférencement manuelle à l’aide de logiciels comme QGIS, MapInfo, gvSIG etc)
      3. Vous demandez à une connaissance qui utilise déjà un logiciel SIG…



Etape n°3 : importez votre carte numérique sur iTunes.

Depuis la version d’iTunes 9.1, vous pouvez copier des fichiers entre votre ordinateur et les applications sur votre appareil iOS. Cet article (en anglais) explique comment copier votre carte de votre ordinateur à votre appareil iOS en utilisant le partage de fichiers.

Objectif : importer votre carte numérique sur iTunes pour la copier sur votre iPad/iPhone dans Avenza PDF Map:

Etape n°4 : importez votre carte importée dans l’App

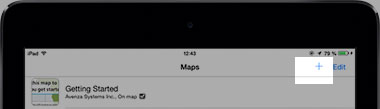

Vous avez ajouté votre carte numérique sur iTunes en sélectionnant Avenza PDF Map puis synchronisé votre iPad/iPhone, lancez l’App PDF Map, onglet « Maps » puis le bouton « + » ajouter :

bouton "+" ajouter

bouton « + » ajouter

Selon le poids de votre fichier, soyez patient : PDF Map va déployer votre fichier GéoTiff pour optimiser l’affichage, une barre de progression indique l’avancement.

Etape n°5 : utilisez votre carte en moving map

Votre carte géoréférencée est maintenant pleinement opérationnelle en moving map et découvrez les fonctionnalités de PDF Map:

Exemple d’utilisation : en important une carte touristique ou routière détaillée au 1/100.000e par exemple, le pilote de baptême et de vol d’initiation pourra aisément confier Avenza PDF Map à son passager pour qu’il puisse se positionner en vol avec une grande précision.

A savoir :
L’iPhone contient une puce GPS qui permet de recevoir les signaux satellites GPS pour bénéficier d’un géopositionnement en temps réel avec ou sans réseau (en vol par exemple). Seule la version iPad comportant un emplacement pour une carte SIM contient une puce GPS. Avec un réseau Wifi, 4/3G terrestre, toutes les versions iPad permettent un géopositionnement de l’utilisateur.

A noter :

Avenza PDF Map existe sur Android et iOS.

L’offre de cartes aéronautiques numériques du SIA proposée n’est pas dans un format géospacial et ne peut pas être utilisée en l’état dans Avenza PDF Map.
Plutôt dommage alors que les produits performants AeroScan du SIA en GeoTiff et Ecw existent depuis 3 ans en interne.  ♦♦♦

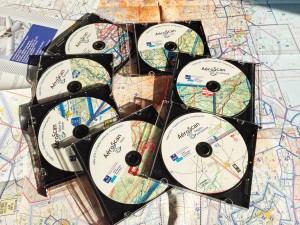

AeroScan du SIA

AeroScan du SIA
